Description

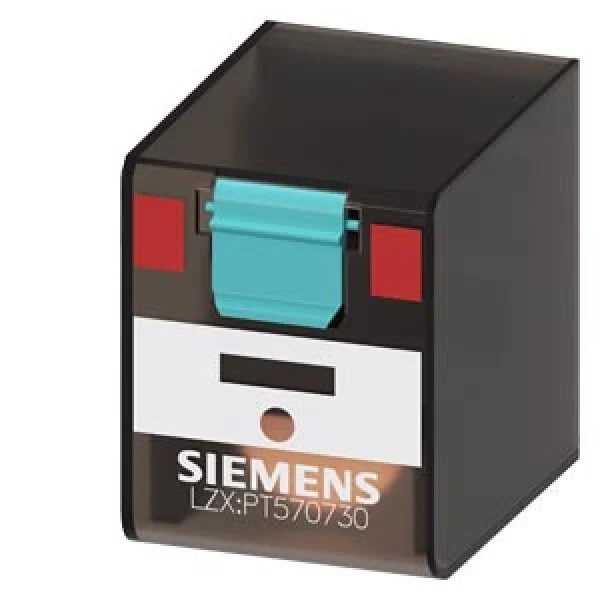

Das Steckrelais ist als Einzelmodul für die Kombination mit LZS-Stecksockeln konzipiert. Es dient der galvanischen Trennung, der Kontaktvervielfachung, dem Schalten kleiner Lasten und der Potentialumschaltung. Das Relais verfügt über 4 Wechslerkontakte und ist für eine Betätigungsspannung von 230 V AC bei einem Schaltstrom von 6 A ausgelegt. Mit einer Baubreite von 22,5 mm ermöglicht es eine flexible Gestaltung des Komplettgerätes und kann bei Bedarf unkompliziert ausgetauscht werden. Das Modul ist in verschiedenen Bauformen und mit unterschiedlichen Spulenspannungen erhältlich, um diverse Anwendungsanforderungen zu erfüllen.
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | LZX:PT570730 |
| Type | LZX:PT570730 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 35 mm |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 V |
| Schaltverhalten des Antriebs | monostabil |
| Anzahl der Kontakte als Wechsler | 4 |
| Antrieb, Polung | gepolt |
| Art des Schaltkontaktes | Einfachkontakt |
| Schutzart (IP) | IP00 |
| Komplettgerät mit Sockel | nein |
| Höhe | 28 mm |
| Mit abnehmbaren Klemmen | ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit zwangsgeführten Kontakten | nein |
| Breite | 22,5 mm |
