Description

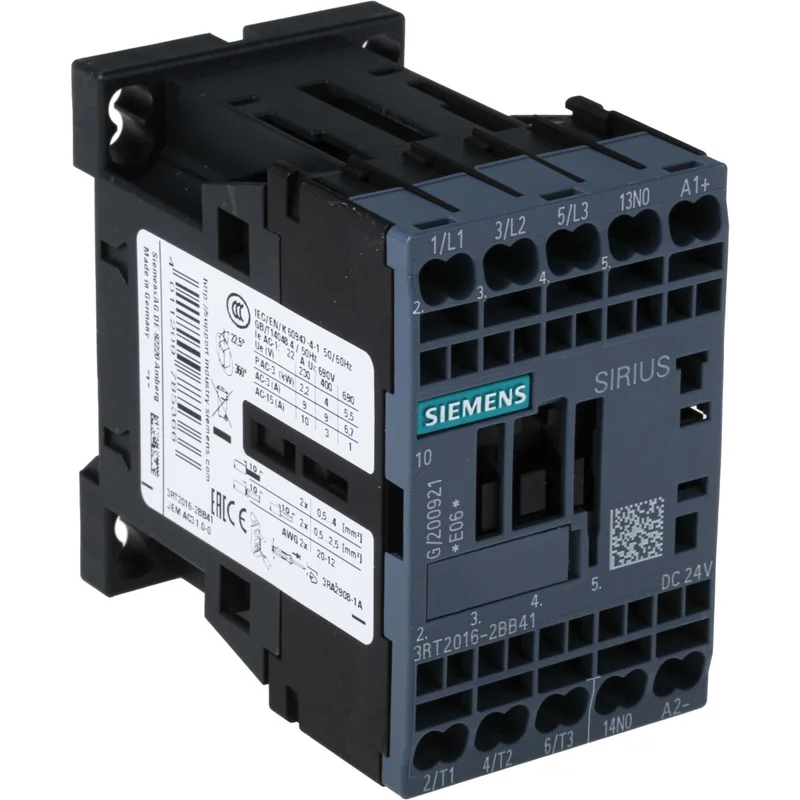

Das 3-polige Leistungsschütz der Baugröße S00 ist für das Schalten von Motoren ausgelegt und bietet eine Bemessungsbetriebsleistung von 4 kW bei 400 V (AC-3). Die Betätigung erfolgt über eine Gleichspannung von 24 V. Für einen schnellen, wartungsfreien und rüttelsicheren Anschluss ist das Gerät durchgängig mit Federzuganschlüssen ausgestattet. Ein integrierter Schließer als Hilfskontakt vereinfacht den Aufbau der Steuerung. Das Schütz überzeugt durch eine hohe Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Es kann vielfältig mit anderen Komponenten im Verbraucherabzweig kombiniert werden und bietet optimale Anbindungsmöglichkeiten an die Steuerung, beispielsweise über AS-Interface oder IO-Link. Das klimafeste Gerät besitzt weltweite Zulassungen nach IEC und UL/CSA und ist für den Einsatz mit IE3/IE4-Motoren geeignet. Die frontseitigen Anschlüsse ermöglichen eine einfache Verdrahtung, während ein umfangreiches Zubehör den Installationsaufwand weiter reduziert.
Technische Details:
| Name | Wert |
|---|---|
| Type | 3RT2016-2BB41 |
| Hersteller Artikelnummer | 3RT2016-2BB41 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungssteuerspeisespannung DC | 0 bis 24 V |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 4 kW |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Geeignet für Reiheneinbau | ja |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 8,5 A |
| Bemessungsbetriebsleistung NEMA | 3,68 kW |
