Description

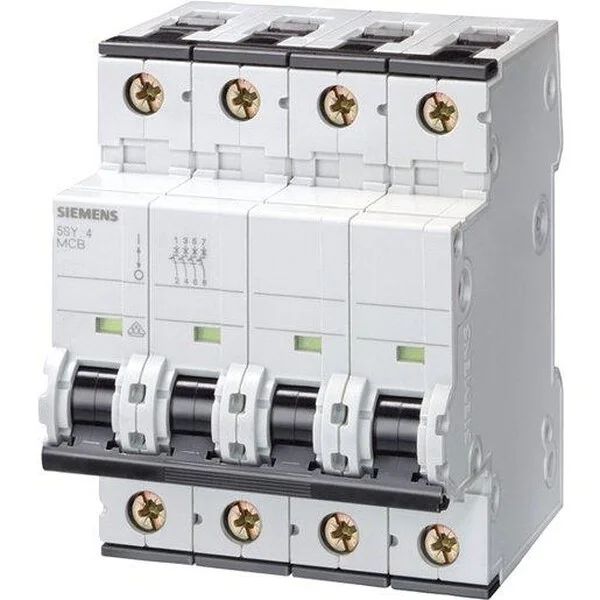

Der 3+N-polige Leitungsschutzschalter bietet einen zuverlässigen Schutz vor Überlast und Kurzschluss in Wohngebäuden, Zweckbauten sowie in speziellen Industrieanwendungen. Er ist für einen Bemessungsstrom von 16 A ausgelegt und verfügt über die Auslösecharakteristik C bei einem Bemessungsschaltvermögen von 6 kA für 400 V Netze. Die Montage und Demontage des Geräts erfolgt werkzeuglos mithilfe eines praktischen Zweifachschiebers. Eine Doppelkammerklemme ermöglicht die beliebige Kombination von Leitern und Sammelschienen, was die Installation flexibel gestaltet. Die Verdrahtung der Einspeisung wird durch die hinten liegende Sammelschiene vereinfacht. Mit einer Baubreite von 4 Teilungseinheiten eignet sich der Schalter für die Hutschienenmontage. Ein einheitliches Zubehörsortiment erweitert die Einsatzmöglichkeiten.
Technische Details:
| Name | Wert |
|---|---|
| Type | 5SY6616-7 |
| Hersteller Artikelnummer | 5SY6616-7 |
| Frequenz | 50 Hz |
| Spannungsart | AC/DC |
| Einbautiefe | 70 mm |
| Verschmutzungsgrad | 3 |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 4 |
| Überspannungskategorie | 3 |
| Energiebegrenzungsklasse | 3 |
| Auslösecharakteristik | C |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 16 A |
| Mitschaltender Neutralleiter | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 Kilo-Ampere |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 Kilo-Ampere |
| Zusatzeinrichtungen möglich | ja |
| Polzahl (gesamt) | 4 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 Kilo-Ampere |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 Kilo-Ampere |
| Anzahl der abgesicherten Pole | 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 bis 35 mm² |
| Umgebungstemperatur während des Betriebs | -25 bis 55 °C |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 bis 35 mm² |
| Unterputzmontage | nein |
