Description

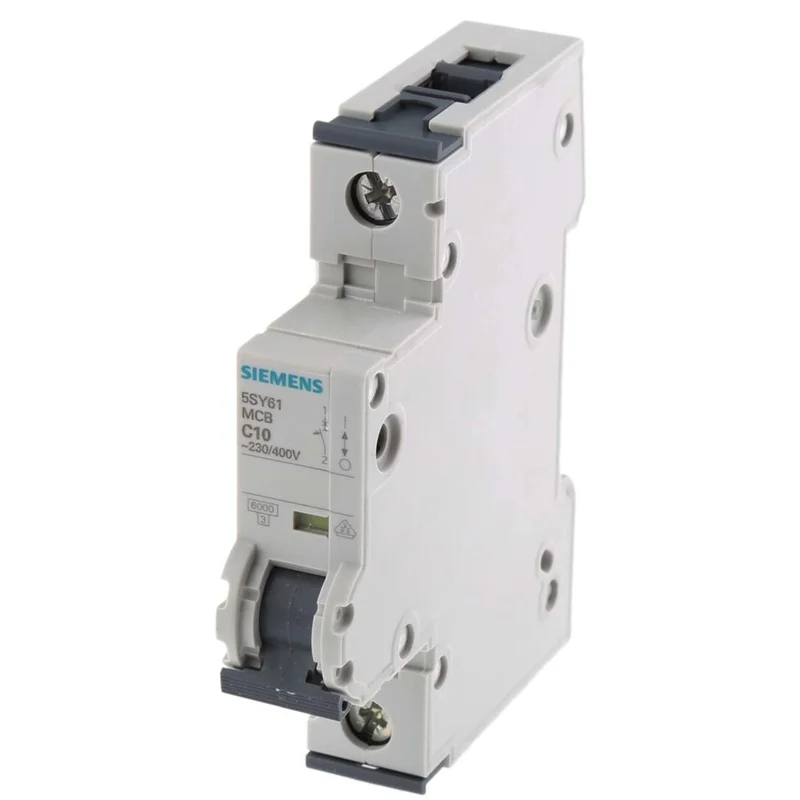

Der 1-polige Leitungsschutzschalter mit Auslösecharakteristik C und einem Bemessungsstrom von 10 A dient dem sicheren Kurzschluss- und Überlastschutz in Wohngebäuden, Zweckbauten sowie in speziellen Industrieanwendungen. Das Gerät ist für Spannungen von 230/400 V und ein Bemessungsschaltvermögen von 6 kA ausgelegt. Die Montage und Demontage auf der Hutschiene erfolgt werkzeuglos über einen Zweifachschieber. Dank einer Doppelkammerklemme können Leiter und Sammelschienen flexibel kombiniert werden, während die hinten liegende Sammelschiene die Verdrahtung der Einspeisung vereinfacht. Der Schalter hat eine Baubreite von einer Teilungseinheit und eine Einbautiefe von 70 mm. Ein umfangreiches und einheitliches Zubehör erweitert die Installationsmöglichkeiten.
Technische Details:
| Name | Wert |
|---|---|
| Type | 5SY6110-7 |
| Hersteller Artikelnummer | 5SY6110-7 |
| Bemessungsstrom | 10 A |
| Überspannungskategorie | 3 |
| Energiebegrenzungsklasse | 3 |
| Auslösecharakteristik | C |
| Bemessungsspannung | 400 V |
| Einbautiefe | 70 mm |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Breite in Teilungseinheiten | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 Kilo-Ampere |
| Polzahl (gesamt) | 1 |
| Zusatzeinrichtungen möglich | ja |
| Mitschaltender Neutralleiter | nein |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 Kilo-Ampere |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Umgebungstemperatur während des Betriebs | -25 bis 55 °C |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 bis 35 mm² |
| Bemessungsisolationsspannung Ui | 440 V |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 bis 35 mm² |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 Kilo-Ampere |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 Kilo-Ampere |
| Unterputzmontage | nein |
