Description

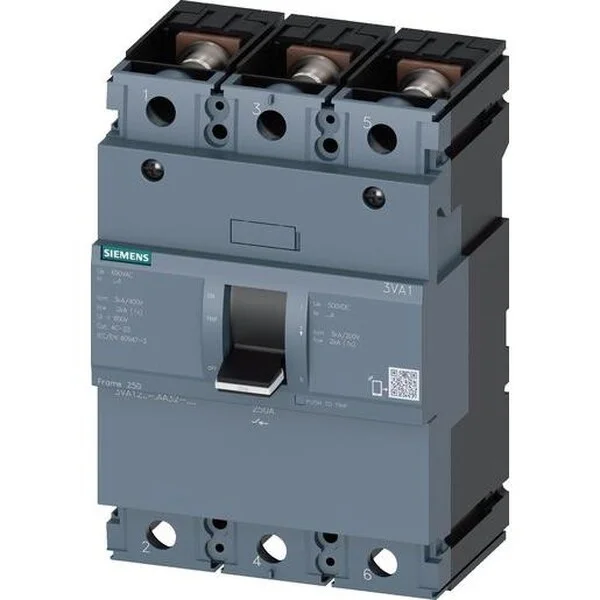

Der 3-polige Lasttrennschalter der Baureihe 3VA1 dient der sicheren Trennung einzelner Anlagenteile vom Netz gemäß der Norm IEC 60947-3. Er ist für einen Bemessungsdauerstrom von 250 A und eine maximale Bemessungsbetriebsspannung von 690 V AC ausgelegt. Das Gerät verfügt weder über einen Überlast- noch über einen Kurzschlussschutz. Die Betätigung erfolgt über einen Kipphebel und der Anschluss des Hauptstromkreises wird über einen Schraubenflachanschluss realisiert. Die Schalter dieser Baureihe zeichnen sich durch Flexibilität und eine modulare Vielfalt bei geringem Platzbedarf aus. Sie sind für den Festeinbau sowie für die Steck- und Einschubtechnik verfügbar. Ein durchgängiges und einfach zu montierendes Zubehör mit vielfältigen Funktionen ist für alle Baugrößen der Baureihe erhältlich.
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | 3VA1225-1AA32-0AA0 |
| Type | 3VA1225-1AA32-0AA0 |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Ausführung als Wendeschalter | ja |
| Geeignet für Zwischenbau | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | ja |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als Sicherheitsschalter | ja |
| Verriegelbar | nein |
| Ausführung des Betätigungselements | Kipphebel |
| Bemessungsdauerstrom Iu | 250 A |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Schutzart (IP), frontseitig | IP40 |
| Ausführung als Hauptschalter | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Motorantrieb optional | ja |
| Geeignet für Frontbefestigung Zentral | nein |
| Bemessungsdauerstrom bei AC-23, 400 V | 250 A |
| Geeignet für Bodenmontage | nein |
