Description

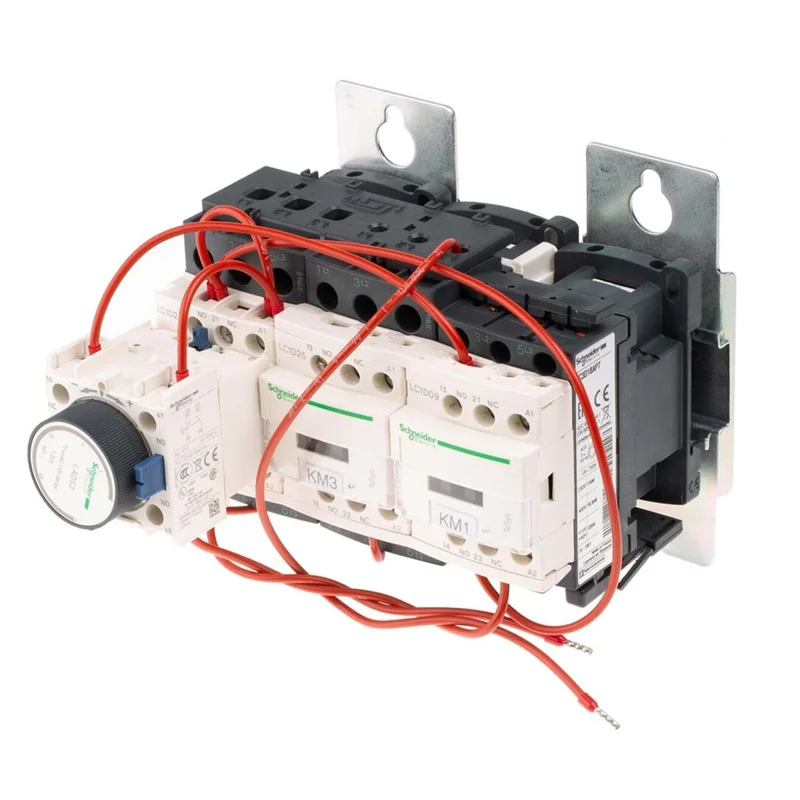

Vormontierter TeSys D-Stern-Dreieck-Starter für Motoranwendungen bis 18.5kW@400V. Anlasser zur Plattenmontage, offene Version, bestehend aus 3 Schützen mit 230 V 50/60 Hz AC-Spulen, 1Ö eingebautem Hilfskontakt an Stern und einem zeitverzögerten Hilfsschalterblock. Ausgestattet mit vorverdrahteten Stern-Dreieck-Stromanschlüssen und mechanischer Verriegelung. Die maximale Betriebsrate beträgt 30 Anläufe pro Stunde und die maximale Startzeit 30 Sekunden. Der Schutz wird dringend empfohlen, wenn ein thermisches Überlastrelais hinzugefügt wird (separat zu bestellen).
Technische Details:
| Name | Wert |
|---|---|
| Produktlinie(n) | TeSys D |
| Type | LC3D18AP7230VAC |
| Hersteller Artikelnummer | LC3D18AP7 |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 kW |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 144 mm |
| Schutzart (IP) | IP20 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Tiefe | 143 mm |
| Betriebsspannung AC 50 Hz | 440 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Geeignet für Tragschienenmontage | ja |
| Spannungsart der Betriebsspannung | AC |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 V |
| Höhe | 124 mm |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Funktion | Stern-Dreieck-Schütz |
| Bemessungsbetriebsleistung NEMA | 7,46 kW |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
