Description

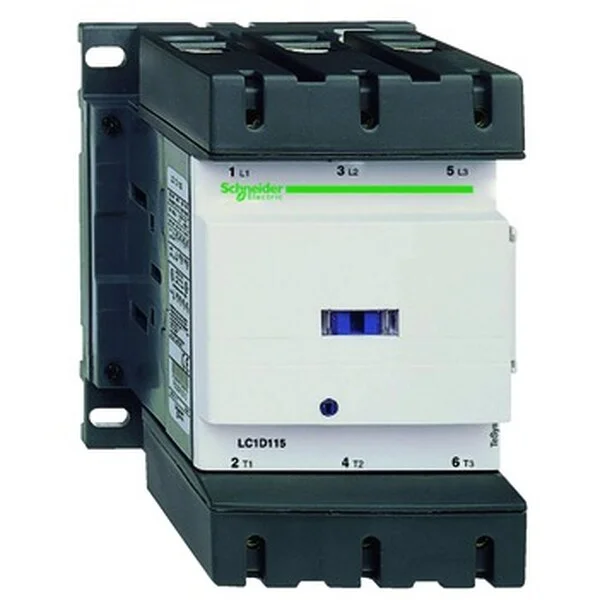

Leistungsschütz, 3p+1S+1Ö, 75kW/400V/AC3, 150A, Spule 24V DC. Produktbereich: TeSys D – Produkt oder Komponententyp: Schütz – Kurzbezeichnung des Geräts: LC1D – Anwendung des Schützes: Motorsteuerung, Widerstandslast – Nutzungskategorie: AC-1, AC-3 – Beschreibung der Pole: 3P – Zus. des Polkontakts: 3 NO – Betriebsbemessungsspannung Ue:1000 V AC 25 – 400 Hz für Hauptstromkreis,300 V DC für Hauptstromkreis – Nennbetriebsstrom Ie: 150 A ( 60 °C) bei440 V AC AC-3 für Hauptstromkreis, 200 A ( 60 °C) bei440 V AC AC-1 für Hauptstromkreis – Motorleistung (kW): 100 kW bei 660 – 690 V AC 50/60 Hz, 40 kW bei 220 – 230 V AC 50/60 Hz, 75 kW bei 1000 V AC 50/60 Hz, 75 kW bei 380 – 400 V AC 50/60 Hz, 80 kW bei 415 – 440 V AC 50/60 Hz, 90 kW bei 500 V AC 50/60 Hz – Motorleistung (HP): 100 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor, 125 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 40 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 50 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor.
Technische Details:
| Name | Wert |
|---|---|
| Produktlinie(n) | TeSys D |
| Type | LC1D150BD |
| Hersteller Artikelnummer | LC1D150BD |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 150 A |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 75 kW |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 200 A |
| Bemessungssteuerspeisespannung DC | 24 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 22 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 50 A |
| Breite | 120 mm |
| Tiefe | 136 mm |
| Höhe | 158 mm |
