Zur Spulenbeschaltung der Gleichstromschütze BC 6, BC 7 und KC 6 In Kleinschützen für Wechselstrombetätigung ist die Beschaltung integriert
Technische Details:
| Name | Wert |
|---|---|
| Produktlinie(n) | TeSys Mini-Vario, VARIO |

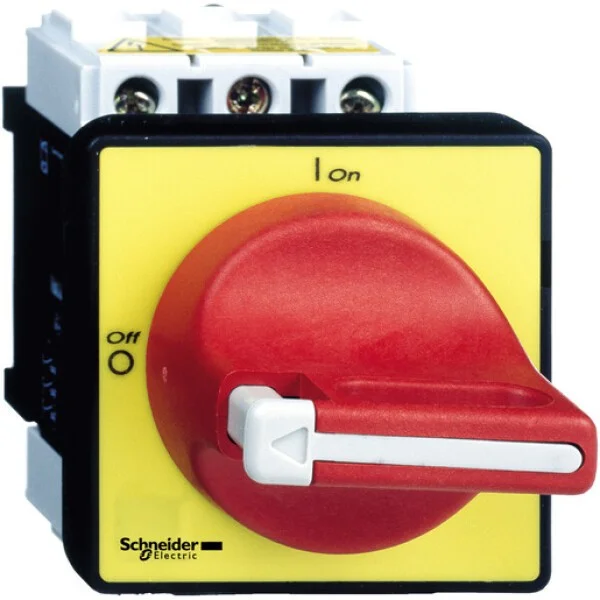

| Type | VCF-2 |
| Hersteller Artikelnummer | VCF2 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Ausführung als Sicherheitsschalter | nein |
| Schutzart (IP), frontseitig | IP65 |
| Polzahl | 3 |
| Bemessungsdauerstrom Iu | 40 A |
| Bedingter Bemessungskurzschlussstrom Iq | 10 Kilo-Ampere |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Verriegelbar | ja |
| Motorantrieb integriert | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung des Betätigungselements | Drehknopf |
| Ausführung als Hauptschalter | ja |
| Motorantrieb optional | nein |
| Geeignet für Zwischenbau | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Ausführung als Wartungs-/Reparaturschalter | nein |
| Geeignet für Verteilereinbau | ja |
| Spannungsauslöser optional | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsdauerstrom bei AC-21, 400 V | 40 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Bemessungsbetriebsspannung | 690 bis 690 V |
| Farbe des Betätigungselements | rot |
| Bemessungskurzzeitstromfestigkeit Icw | 0,48 Kilo-Ampere |
| Ausführung als Wendeschalter | nein |
| Schaltleistung bei 400 V | 25 kW |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 15 kW |
| Anzahl der Schalter | 1 |
| Bemessungsdauerstrom bei AC-23, 400 V | 29 A |
| Mit vormontierter Verkabelung | nein |
| Höhe | 74 mm |
| Breite | 60 mm |
| Tiefe | 109 mm |
| Geeignet für Bodenmontage | nein |
