Description

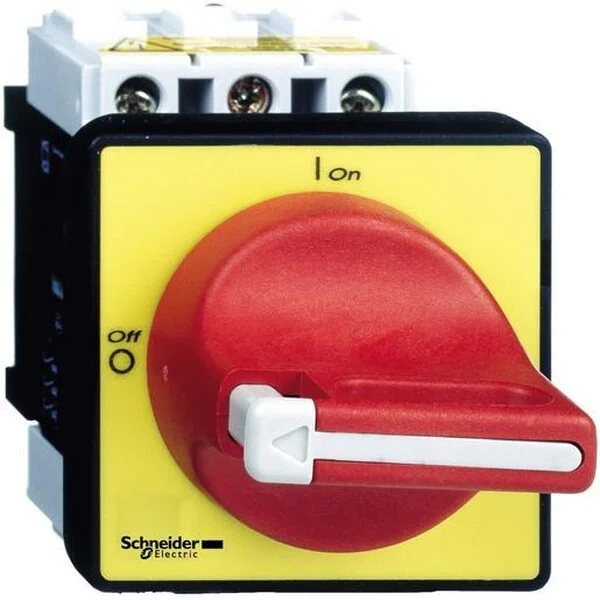

Not-Aus/Hauptschalter, D=22,5mm, 3p, 690V, 32A, Griff rot abschließbar. Produktbereich: TeSys VARIO – Kurzbezeichnung des Geräts: Hauptschalter – Produkt oder Komponententyp: Lasttrennschalter mit Drehantrieb – Leistungsfähigkeit: hohe Leistung – Schalterfunktion: Not-Aus – Beschreibung der Pole: 3P – Netzwerktyp: AC – Montageart des Drehgriffs: direkt – Grifffarbe: rot – Farbe der Grifffrontplatte: gelb – Eignung für Isolation: ja. Ihr Nutzen: Lasttrennschalter Eine Reihe von Sicherheitssteuerungsprodukten, die einfach zu bedienen und einzurichten sind, mit kompakten und ergonomischen Produkten für Anforderungen im Bereich von Startermotoren und Stop-Motoren. Anwendungen: Alle Maschinenanforderungen: – DOL Start oder Stop von Motoren – Lastschaltung des Maschinen-Steuerstromkreises..
Technische Details:
| Name | Wert |
|---|---|
| Produktlinie(n) | TeSys Mini-Vario, VARIO |
| Hersteller Artikelnummer | VCD1 |
| Type | VCD1 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Schutzart (IP), frontseitig | IP65 |
| Bedingter Bemessungskurzschlussstrom Iq | 10 Kilo-Ampere |
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungsdauerstrom Iu | 32 A |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Verriegelbar | ja |
| Motorantrieb integriert | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Ausführung als Hauptschalter | ja |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als Wartungs-/Reparaturschalter | nein |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Spannungsauslöser optional | nein |
| Motorantrieb optional | nein |
| Geeignet für Zwischenbau | nein |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Frontbefestigung Zentral | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 bis 690 V |
| Anzahl der Schalter | 1 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Farbe des Betätigungselements | rot |
| Ausführung als Wendeschalter | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 0,38 Kilo-Ampere |
| Bemessungsdauerstrom bei AC-21, 400 V | 32 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 11 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 21,8 A |
| Höhe | 74 mm |
| Mit vormontierter Verkabelung | nein |
| Breite | 60 mm |
| Tiefe | 121 mm |
| Geeignet für Bodenmontage | nein |
