Description

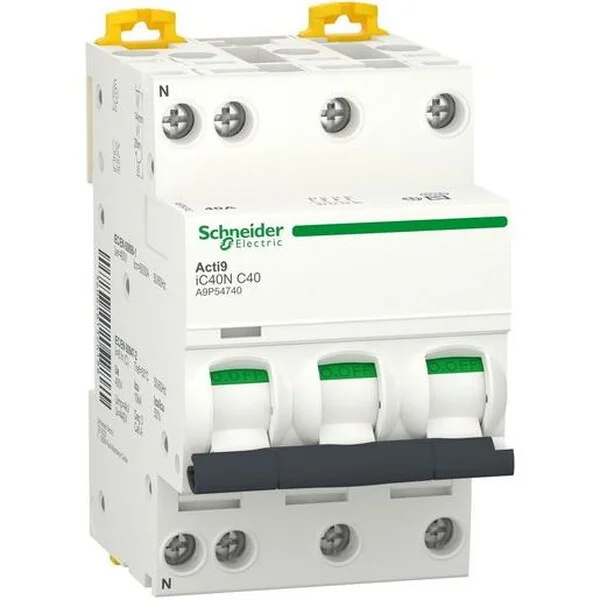

Bei diesem Produkt Clario iC40N handelt es sich um einen Leitungsschutzschalter (MCB). Es handelt sich um einen 3P+N-Leitungsschutzschalter mit 3 geschützten Polen und 40A im Nennstrom und Auslösekurve C. Das Ausschaltvermögen beträgt bis zu 10kA bei 400VAC entsprechend der Norm EN/IEC 60947-2. Dieses Produkt erfüllt sowohl die Industrienorm EN/IEC 60898-1 als auch die Norm für den Wohnbereich EN/IEC 60947-2. Die Installation und Verkabelung wird durch die Clip-On-Funktion sowie die Wartungsfreundlichkeit vereinfacht. Elektrische Lebensdauer von bis zu 10.000 Zyklen und eine mechanische Lebensdauer von bis zu 20.000 Zyklen. Die Ue-Betriebsspannung beträgt 400VAC. Die Nennisolationsspannung Ui beträgt 440VAC. Die Bemessungs-Stossspannungsfestigkeit beträgt 4kV. Die Betriebsfrequenz beträgt 50Hz oder 60Hz. Kann auf DIN-Schiene montiert werden. Seine Breite beträgt 6 x 9 mm. Der Verschmutzungsgrad beträgt 3. Die Produktfarbe ist weiss (RAL9003).
Technische Details:
| Name | Wert |
|---|---|
| Produktlinie(n) | Acti 9 iC40,IC40 |
| Type | A9P54740 |
| Hersteller Artikelnummer | A9P54740 |
| Überspannungskategorie | 3 |
| Frequenz | 50 bis 60 Hz |
| Verschmutzungsgrad | 3 |
| Energiebegrenzungsklasse | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 10 mm² |
| Bemessungsspannung | 400 V |
| Mitschaltender Neutralleiter | ja |
| Zusatzeinrichtungen möglich | ja |
| Spannungsart | AC |
| Polzahl (gesamt) | 4 |
| Auslösecharakteristik | C |
| Anzahl der abgesicherten Pole | 3 |
| Einbautiefe | 44 mm |
| Breite in Teilungseinheiten | 3 |
| Umgebungstemperatur während des Betriebs | -25 bis 70 °C |
| Bemessungsstrom | 40 A |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 Kilo-Ampere |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 Kilo-Ampere |
| Schutzart (IP) | IP20 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Unterputzmontage | nein |
