Description

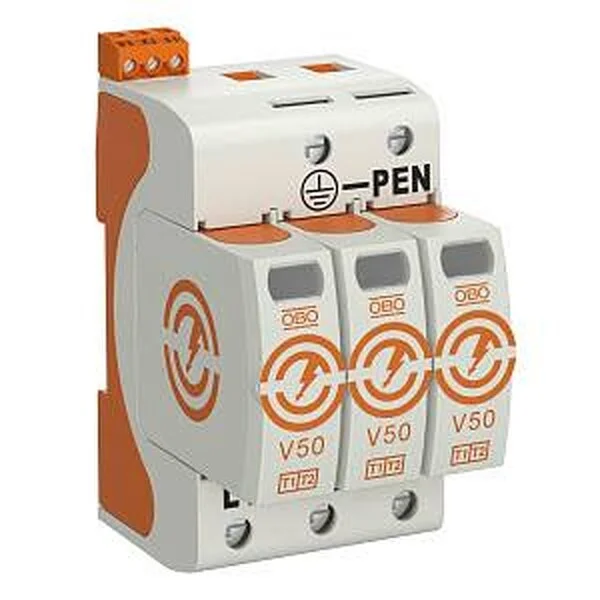

Der V50 Blitzstrom-Kombiableiter aus halogenfreiem Kunststoff eignet sich für einen Blitzschutz-Potentialausgleich nach VDE 0185-305 (IEC 62305). Eine dynamische Abtrennvorrichtung und optische Statusanzeige zeichnen die modular steckbaren Ableiter aus. Die FS-Variante ist zusätzlich mit einem potentialfreien Wechslerkontakt ausgestattet, der eine Fernsignalisierung ermöglicht. Besonders geeignet ist der CombiController für den Blitzschutz-Potentialausgleich für Gebäude der Blitzschutzklasse III und IV. Das Blitzstromabableitvermögen beträgt 12,5 kA (10/350) pro Pol und bis zu 50 kA (10/350) gesamt. Die vibrationssichere Verrastung und die Spannungs- sowie Typenkodierung sorgen für Sicherheit und vermeiden Verwechslungen von Ober- und Unterteilen. Durch die keilförmige Ausführung der Kontakte ist ein einfaches Einsetzen und noch einfacheres Entnehmen der Oberteile möglich. Über den auf dem Leistungsschild aufgebrachten QR-Code lassen sich mit Hilfe mobiler Endgeräte schnell und einfach zusätzliche technische Produktinformationen abrufen.
Technische Details:
| Name | Wert |
|---|---|
| Type | V50-3+FS-280 |
| Hersteller Artikelnummer | 5093516 |
| Signalisierung am Gerät | optisch |
| Baugröße | 3 TE |
| Fernsignalisierung | ja |
| Höchste Dauerspannung AC | 280 V |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Montageart | Hutschiene TH35 |
| Schutzpegel | 1,3 kV |
| Schutzpegel L-N | 1,3 kV |
| Blitzstoßstrom (10/350 µs) | 12,5 Kilo-Ampere |
| Netzform sonstige | nein |
| Netzform TN-C-S | ja |
| Ausblasend | nein |
| Polzahl | 3 |
| Nennspannung AC | 230 V |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Prüfklasse | Typ 1 und 2 |
| Netzform TN | ja |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN-S | ja |
| Netzform TN-C | ja |
| Integrierte Vorsicherung | nein |
| Netzform TT | nein |
