Description

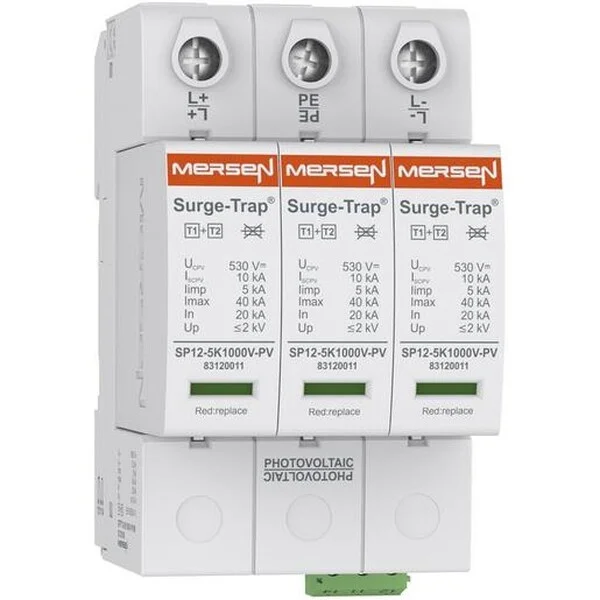

STPT12 5 YPV ist eine Reihe von kombinierten Typ 1+2/ Klasse I+II Geräten für die Ableitung von Blitzströmen (10/350 μs) und dem Schutz vor induzierten Spannungsspitzen, entsprechend den Normen EN/IEC 50539-11 und IEC 61643-31. Mersen setzt hier sein dynamisches und thermisches Trennsystem mit hohem Ausschaltvermögen ein, das für Gleichspannung optimiert wurde. Das bedeutet, dass das System keine Vorsicherung für die Unterbrechung der typischen Kurzschlussströme in PV-Anlagen benötigt. Diese Blitzstrom- und Überspannungsschutzgeräte sind für alle PV-Anwendungen (Solarfarmen und Dachanlagen) verwendbar. Das Produktportfolio enthält spezifische mehrpolige Produkte für Umrichter mit mehreren MPPT.
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | 83120168 |
| Type | STPT12-5K1000V-YPVM |
| Anzahl der Leiter (ohne Erde) | 3 |
| Baugröße | 3 TE |
| Signalisierung am Gerät | optisch |
| Mit Fernmeldekontakt | ja |
| Integrierte Vorsicherung | nein |
| Höchste Dauerspannung DC | 1060 V |
| Netzform TN-C-S | nein |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Montageart | Hutschiene TH35 |
| Netzform sonstige | nein |
| Netzform TN-S | nein |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Nennspannung DC | 1000 V |
| Prüfklasse Typ 2 | nein |
| Netzform IT | nein |
| Max. PV-Spannung | 1060 V |
| Höchste Dauerspannung AC | 1060 V |
| Netzform TT | nein |
| Netzform TN | nein |
| Max. Ableitstoßstrom (8/20) | 40 Kilo-Ampere |
| Schutzart (IP) | IP20 |
| Schutzpegel | 4 kV |
| Netzform TN-C | nein |
| Netzform DC | ja |
| Nennableitstoßstrom (8/20) | 20 Kilo-Ampere |
