Description

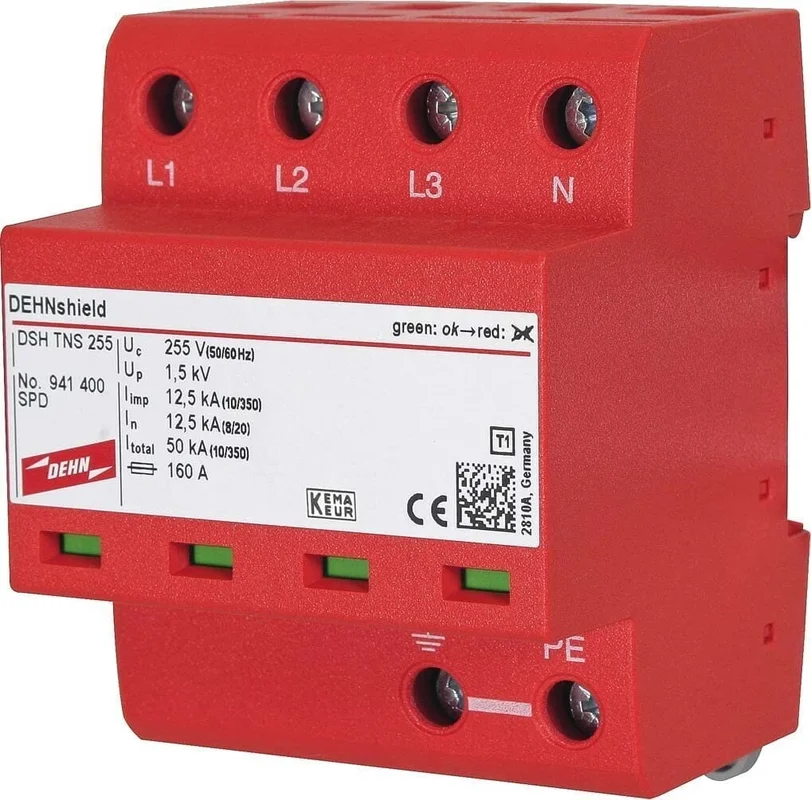

Anschlussfertiger Kombi-Ableiter für TN-S-Systeme für die Anforderungen der Blitzschutzklassen III + IVZum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.Ableiter Typ 1 nach EN 61643-11– Anschlussfertiger Kombi-Ableiter auf Funkenstreckenbasis– Ableitvermögen bis 50 kA (10/350)– Deckt die Anforderungen der Blitzschutzklassen III + IV ab– Ermöglicht Endgeräteschutz– Ausschaltselektiv zu 35 A gL/gG-Sicherungen bis 10 kAeff Kurzschlussstrom– Funktions-/Defektanzeige durch Markierung im Sichtfenster
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | 941400 |
| Type | DSH TNS 255 |
| Baugröße | 4 TE |
| Fernsignalisierung | nein |
| Prüfklasse | Typ 1 und 2 |
| Ausblasend | nein |
| Polzahl | 4 |
| Blitzstoßstrom (10/350 µs) | 50 Kilo-Ampere |
| Signalisierung am Gerät | optisch |
| Nennspannung AC | 230 V |
| Schutzpegel | 1,5 kV |
| Montageart | Hutschiene TH35 |
| Höchste Dauerspannung AC | 255 V |
| Folgestromlöschfähigkeit | 25 |
| Schutzpegel N-PE | 1,5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-S | ja |
| Spezifische Energie (W/R) | 625 kJ/Ohm |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Schutzart (IP) | IP20 |
| Schutzpegel L-PE | 1,5 kV |
