Description

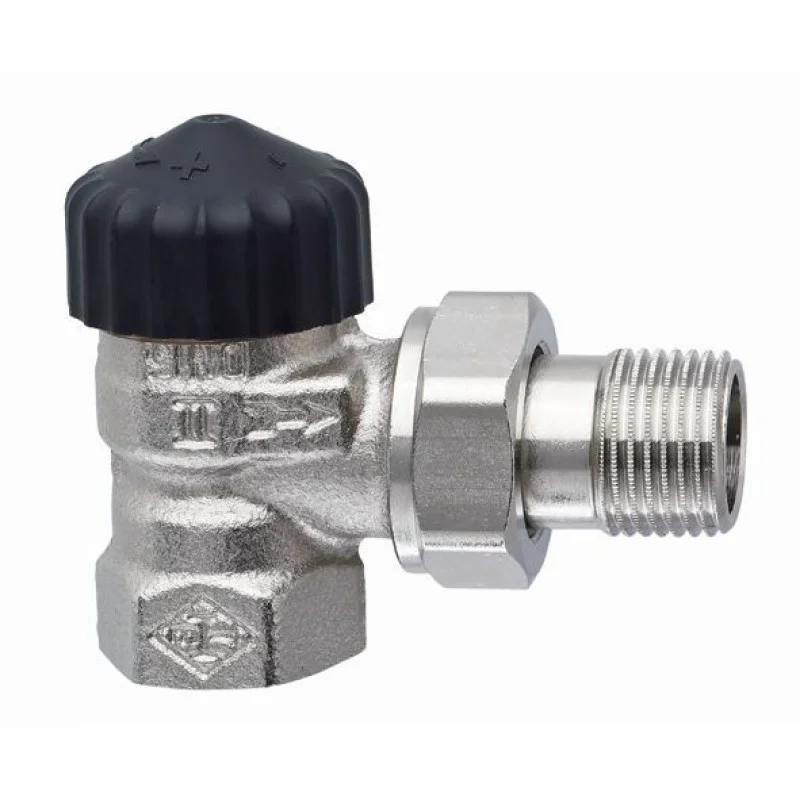

Thermostat-Ventilunterteil ohne Voreinstellung

Die Thermostat-Ventilunterteile mit besonders geringem Widerstand

werden z. B. in Zweirohr-Niedertemperaturheizungen mit kleiner

Temperaturspreizung, Schwerkraftanlagen und konventionellen

Einrohr-Heizungsanlagen eingesetzt.

Anwendungsbereich:

– Heizungs- und Kühlanlagen.

Funktionen:

– Regeln

– Absperren

Dimensionen: DN 10–32

Nenndruck: PN 10

Temperatur:

– Max. Betriebstemperatur: 120 °C, mit Bauschutzkappe oder

Stellantrieb 100 °C.

– Min. Betriebstemperatur: –10 °C.

Werkstoffe:

– Ventilgehäuse: korrosionsbeständiger Rotguss

– O-Ringe: EPDM

– Ventilteller: EPDM

– Druckfeder: Edelstahl

– Thermostat-Oberteil: Messing

– Das komplette Thermostat-Oberteil kann mit dem Heimeier-

Montagegerät ohne Entleeren der Anlage ausgewechselt werden (DN10, DN 15).

– Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der

äußere O-Ring ist unter Druck auswechselbar.

Oberflächenbehandlung:

– Ventilgehäuse und Anschlussverschraubung vernickelt.

Kennzeichnung:

– THE, Ländercode, Durchflussrichtungspfeil, DN und KEYMARK-Kennzeichnung.

– II+-Kennzeichnung bei DN 10 Axial und Winkeleck.

Bauschutzkappe blau:

– Stopfbuchse blau: DN 10, DN 15 Eck und Durchgang, DN 15

Durchgang flachdichtend, Durchgang mit Bogenverschraubung und

DN 15 Axial.

– Stopfbuchse ohne farbliche Kennzeichnung: DN 20 Eck und

Durchgang.

Bauschutzkappe schwarz:

– Stopfbuchse schwarz: DN 10 Axial, Winkeleck, DN 20 Durchgang

flachdichtend.

– Stopfbuchse ohne farbliche Kennzeichnung: DN 25, DN 32 Eck und

Durchgang.

Rohranschluss:

– Das Gehäuse mit Innengewinde ist ausgelegt für den Anschluss an

Gewinderohr oder, in Verbindung mit Klemmverschraubungen, an

Kupfer- Präzisionsstahl- oder Verbundrohr (nur DN 15).

– Die Ausführung mit Außengewinde ermöglicht mit den

entsprechenden Klemmverschraubungen zusätzlich den Anschluss

von Kunststoffrohr.

Anschluss für Thermostat-Köpfe und Stellantriebe: HEIMEIER M30x1,
