Description

Anwendungsbereich:

– Heizungs- und Kühlanlagen.

Funktionen:

– Verteilen von Volumenströmen

Dimensionen: DN 25

Nenndruck: PN 10

Max. Differenzdruck (?pV):

– DN 25: 50 kPa = 0.50 bar

Temperatur:

– Max. Betriebstemperatur: 120 °C, mit Bauschutzkappe oder

Stellantrieb 100 °C.

– Min. Betriebstemperatur: 2 °C.

– Niederdruckdampf 110°C/ 0,5 bar.

Werkstoffe:

– Ventilgehäuse: Korrosionsbeständiger Rotguss

– O-Ringe: EPDM

– Ventilteller: EPDM

– Druckfeder: Edelstahl

– Thermostat-Oberteil: Messing

– Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der

äußere O-Ring ist unter Druck auswechselbar.

Kennzeichnung:

– THE, DN, PN, Ländercode, Durchflussrichtungspfeil, Bezeichnung der

Regeltore (I, II, III).

– Bauschutzkappe schwarz.

Rohranschluss:

– Anschluss mit Schraub- oder Lötnippel. Flach dichtend.

– Anschluss für Thermostat-Köpfe und Stellantriebe: HEIMEIER

M30x1,5

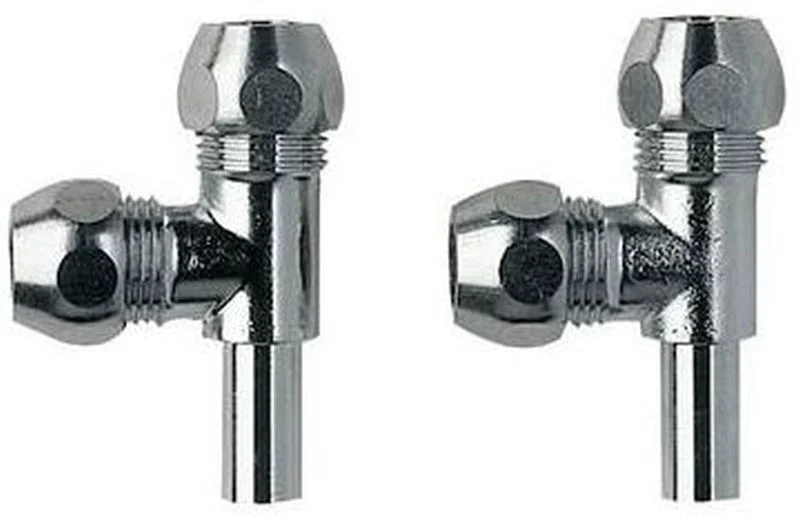

Die Abbildung kann vom Original abweichen.
