Description

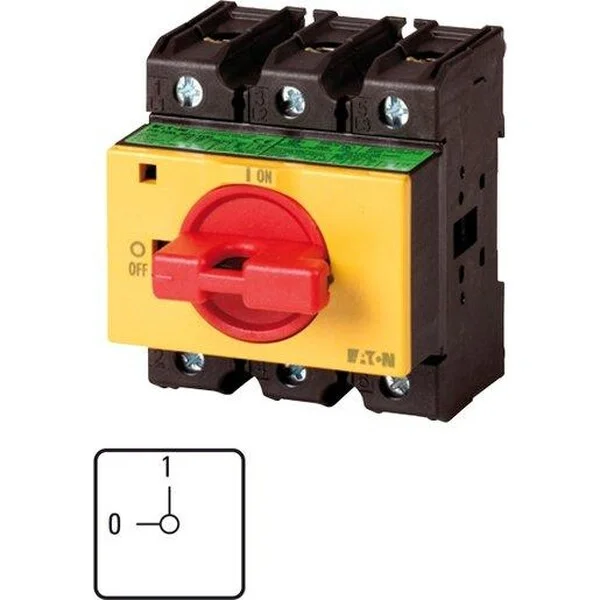

Hauptschalter/Lasttrennschalter Ein-Aus nach IEC/EN 60947-3, 690V/63A, Schutzart Front IP65, Griff rot.Die Lasttrennschalter P3 sind sehr kompakt und robust gebaut. Der Handantrieb wirkt in direkter Verbindung auf die Kontakte. Die Kontakte werden beim Ausschalten zwangsläufig geöffnet. Bauformen allgemein: Isolierstoff-Aufbaugehäuse, Einbau, Zwischenbau, IVS-Verteilereinbau
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | 045845 |
| Type | P3-63/IVS-RT |
| Bemessungsdauerstrom Iu | 63 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als Hauptschalter | nein |
| Ausführung des Betätigungselements | Knebel |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Schutzart (IP), frontseitig | IP30 |
| Bedingter Bemessungskurzschlussstrom Iq | 4 Kilo-Ampere |
| Polzahl | 3 |
| Ausführung als Wartungs-/Reparaturschalter | nein |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Motorantrieb integriert | nein |
| Verriegelbar | nein |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Farbe des Betätigungselements | rot |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 30 kW |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Spannungsauslöser optional | nein |
| Motorantrieb optional | nein |
| Geeignet für Zwischenbau | nein |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Frontbefestigung Zentral | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 1,26 Kilo-Ampere |
| Bemessungsbetriebsspannung | 690 V |
| Ausführung als Wendeschalter | nein |
| Schaltleistung bei 400 V | 30 kW |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Anzahl der Schalter | 1 |
| Bemessungsdauerstrom bei AC-23, 400 V | 63 A |
| Schutzart (NEMA) | 12 |
| Geeignet für Bodenmontage | ja |
