Description

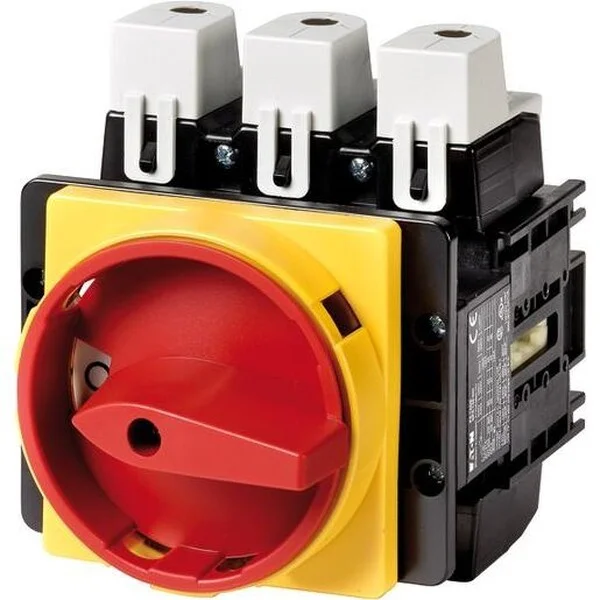

Hauptschalter/Lasttrennschalter Ein-Aus nach IEC/EN 60947-3, 690V, Schutzart Front IP65, Griff rot mit Sperrkranz gelb abschliessbar mit 3 Vorhängeschlössern, Die Lasttrennschalter P5 sind sehr kompakt und robust gebaut. Der Handantrieb wirkt in direkter Verbindung auf die Kontakte. Die Kontakte werden beim Ausschalten zwangsläufig geöffnet.
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | 280936 |
| Type | P5-250/EA/SVB |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Spannungsauslöser optional | nein |
| Motorantrieb optional | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 90 kW |
| Polzahl | 3 |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Ausführung als Hauptschalter | ja |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Bedingter Bemessungskurzschlussstrom Iq | 30 Kilo-Ampere |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Verriegelbar | ja |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Geeignet für Verteilereinbau | nein |
| Bemessungsbetriebsspannung | 690 V |
| Ausführung als Sicherheitsschalter | nein |
| Motorantrieb integriert | nein |
| Bemessungsdauerstrom Iu | 250 A |
| Schutzart (IP), frontseitig | IP65 |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Geeignet für Zwischenbau | nein |
| Ausführung als Wendeschalter | nein |
| Farbe des Betätigungselements | rot |
| Schaltleistung bei 400 V | 90 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 4,6 Kilo-Ampere |
| Bemessungsdauerstrom bei AC-21, 400 V | 250 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 55 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 170 A |
| Anzahl der Schalter | 1 |
| Schutzart (NEMA) | 12 |
| Geeignet für Bodenmontage | nein |
