Description

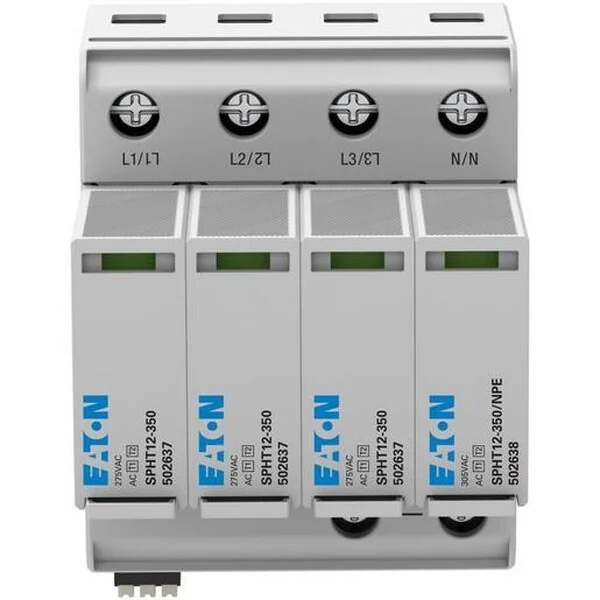

Das Eaton EP-502635 ist ein Überspannungsschutzgerät der Serie xPole von Eaton Moeller, bekannt als SPHT12-350/3+NPE-AX. Es bietet kombinierten Schutz gegen transiente Überspannungen (Typ 1 und Typ 2) und ist für den Einsatz in TT- und TN-S-Systemen geeignet. Das Gerät hat eine maximale Dauerbetriebsspannung von 275 V AC und kann Blitzstoßströme bis zu 50 kA bewältigen. Es ist für die Montage auf einer 35 mm DIN-Schiene konzipiert und bietet einen Schutzgrad von IP20. Mit einer kompakten Bauweise von 105 mm Höhe, 86 mm Tiefe und 72 mm Breite sowie einem Gewicht von 0,691 kg ist es ideal für den Einsatz in verschiedenen elektrischen Installationen.
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | EP-502635 |
| Type | SPHT12-350/3+NPE-AX |
| Netzform DC | nein |
| Ausblasend | nein |
| Höchste Dauerspannung AC | 275 V |
| Schutzpegel N-PE | 1,5 kV |
| Baugröße | 4 TE |
| Folgestromlöschfähigkeit | 50 Kilo-Ampere |
| Netzform TN | nein |
| Netzform TN-C-S | nein |
| Netzform TN-C | nein |
| Nennspannung AC | 240 V |
| Netzform TT | ja |
| Geeignet für Außengebrauch | nein |
| Netzform IT | nein |
| Nennableitstoßstrom (8/20) | 25 Kilo-Ampere |
| Schutzart (IP) | IP20 |
| Montageart | Hutschiene TH35 |
| Prüfklasse Typ 1 | ja |
| Integrierte Vorsicherung | nein |
| Netzform sonstige | nein |
| Anzahl der Leiter (ohne Erde) | 3 |
| Blitzstoßstrom (10/350 µs) | 25 Kilo-Ampere |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Mit Fernmeldekontakt | ja |
| Schutzpegel L-N | 1,7 kV |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-S | ja |
| Signalisierung am Gerät | optisch |
