Description

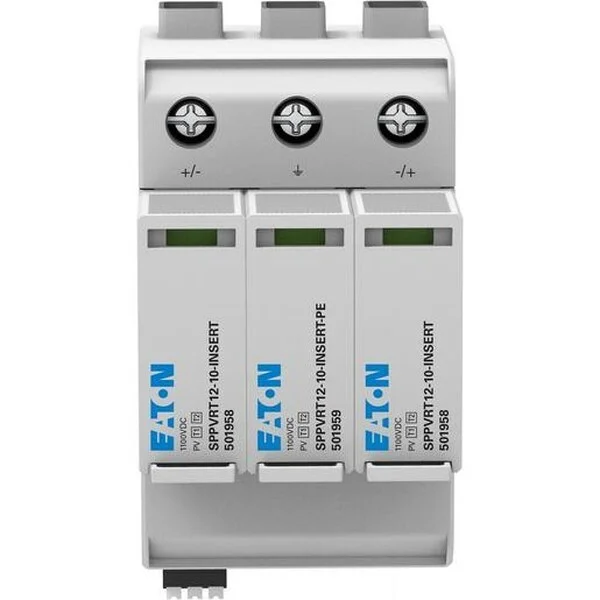

Ist ein PV-Überspannungsschutzgerät, das für eine Nennspannung von 1.000 V und eine Schutzklasse 1 und 2 kombiniert geprüft ist. Es verfügt über einen Fernmeldekontakt und ist für die Montage auf einer DIN-Schiene (35 mm) vorgesehen. Das Gerät hat eine Höhe von 86 mm, eine Breite von 54 mm und eine Tiefe von 110 mm bei einem Gewicht von 0,444 kg. Es bietet Schutzpegel von 3,8 kV und kann Blitzstoßströme von bis zu 20 kA bewältigen. Die Schutzart ist IP20, und es ist für flexible Leiterquerschnitte bis 25 mm² und eindrähtige Leiterquerschnitte bis 35 mm² geeignet.
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | EP-501956 |
| Type | SPPVRT12-10-2+PE-AX |
| Nennableitstoßstrom (8/20) | 20 Kilo-Ampere |
| Schutzpegel (DC+ – DC-) | 3,8 kV |
| Nennspannung DC | 1000 V |
| Signalisierung am Gerät | optisch |
| Blitzstoßstrom (10/350 µs) | 6,5 Kilo-Ampere |
| Netzform DC | ja |
| Spezifische Energie (W/R) | 9,77 kJ/Ohm |
| Anzahl der Leiter (ohne Erde) | 2 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Schutzpegel | 3,8 kV |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | ja |
| Montageart | Hutschiene TH35 |
| Schutzpegel (DC+/DC- – PE) | 3,8 kV |
| Baugröße | 3 TE |
| Schutzart (IP) | IP20 |
| Prüfklasse Typ 1 | ja |
| Höchste Dauerspannung DC | 1000 V |
