Description

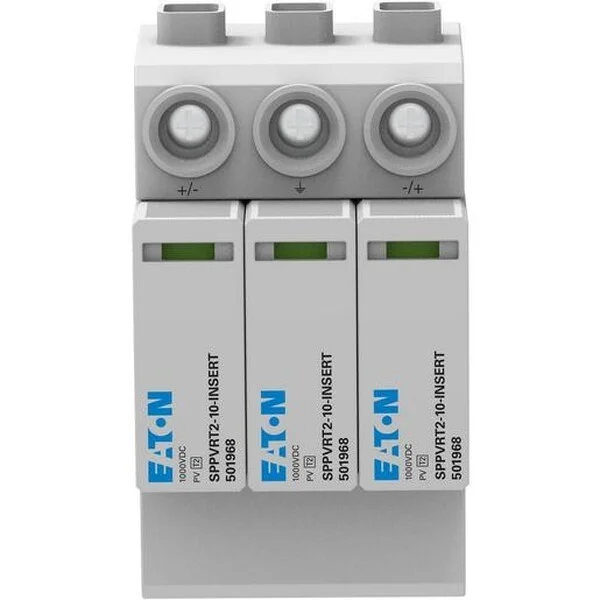

Ein PV-Überspannungsschutzgerät der Klasse 2, das für eine maximale Spannung von 1.000 V DC ausgelegt ist. Es bietet Schutz vor Überspannungen mit einem Nennableitstoßstrom von 20 kA und einem maximalen Entladungsstoßstrom von 40 kA. Das Gerät hat eine Schutzart von IP20 und ist für die Montage auf einer 35 mm DIN-Schiene vorgesehen. Es unterstützt flexible Leiterquerschnitte bis zu 25 mm² und eindrähtige Leiterquerschnitte bis zu 35 mm². Das Produkt ist kompakt mit Abmessungen von 104 mm Länge, 60 mm Höhe und 54 mm Breite.
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | EP-501966 |
| Type | SPPVRT2-10-2+PE |
| Höchste Dauerspannung DC | 1000 V |
| Max. Ableitstoßstrom (8/20) | 40 Kilo-Ampere |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Prüfklasse Typ 2 | ja |
| Nennableitstoßstrom (8/20) | 20 Kilo-Ampere |
| Max. PV-Spannung | 1000 V |
| Montageart | Hutschiene TH35 |
| Schutzart (IP) | IP20 |
| Schutzpegel | 3,9 kV |
| Nennspannung DC | 1000 V |
| Anzahl der Leiter (ohne Erde) | 2 |
| Netzform | DC |
| Netzform DC | ja |
| Baugröße | 3 TE |
| Kurzschlussfestigkeit (Isccr) | 9 Kilo-Ampere |
| Signalisierung am Gerät | optisch |
