Description

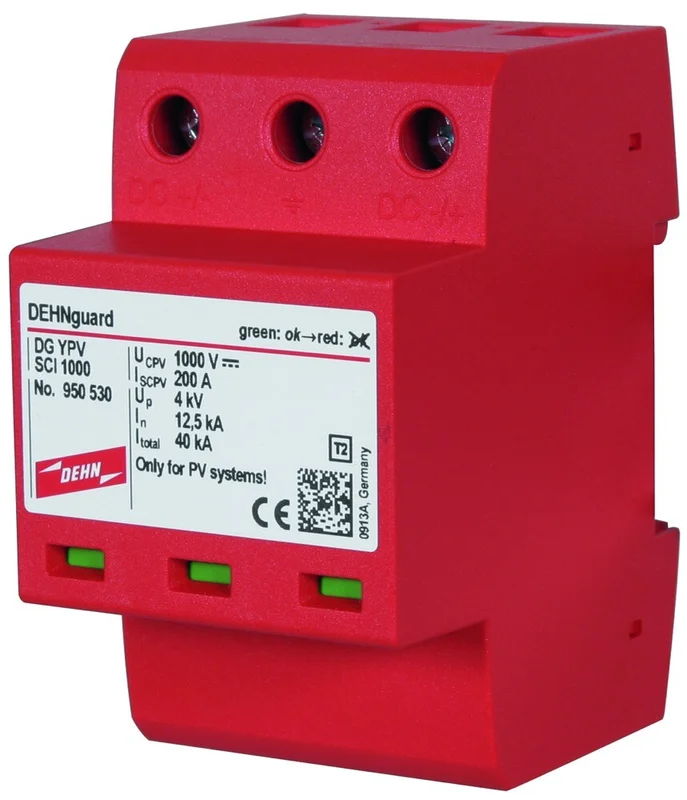

DEHNguard YPV SCI…-Kompakt: Mehrpoliger Überspannungsableiter mit dreistufiger Gleichspannungs-Schaltvorrichtung für PV-Anlagen. Verdrahtungsfertige Kompletteinheit für Photovoltaik-Anlagen, Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung verhindert Brandschäden infolge DC-Schaltlichtbögen (patentiertes SCI-Prinzip), Bewährte fehlerresistente Y-Schaltung des DEHNguard YPV SCI … vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis, Geprüft nach EN 50539-11, Einsetzbar in PV-Systemen gemäß IEC 60364-7-712
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | 950530 |
| Type | DG YPV SCI 1000 |
| Montageart | Hutschiene TH35 |
| Prüfklasse Typ 2 | ja |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. PV-Spannung | 1000 V |
| Signalisierung am Gerät | optisch |
| Nennableitstoßstrom (8/20) | 12,5 Kilo-Ampere |
| Ausführung der Pole | 1 |
| Schutzpegel | 4 kV |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Schutzart (IP) | IP20 |
| Netzform DC | ja |
| Max. Ableitstoßstrom (8/20) | 25 Kilo-Ampere |
| Kurzschlussfestigkeit (Isccr) | 1 Kilo-Ampere |
| Anzahl der Leiter (ohne Erde) | 2 |
