Description

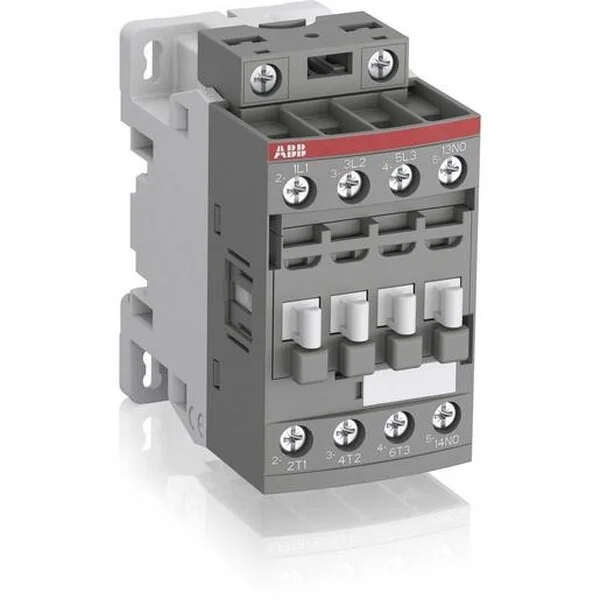

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20…500 VDC bis 24…500 VAC ab – ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Technische Details:
| Name | Wert |
|---|---|
| Type | AF09-30-01-13 |
| Hersteller Artikelnummer | 1SBL137001R1301 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 100 bis 250 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 100 bis 250 V |
| Bemessungssteuerspeisespannung DC | 100 bis 250 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsleistung NEMA | 1,5 kW |
