Description

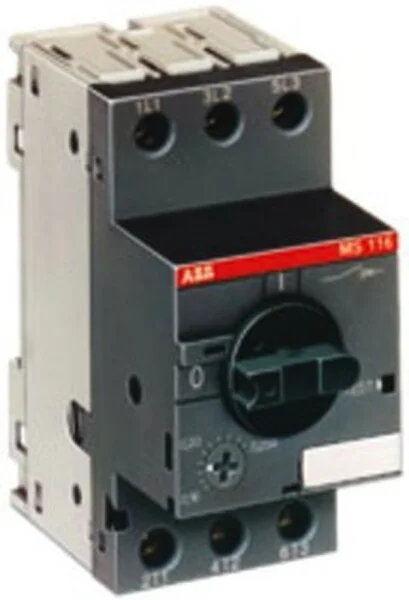

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm2 bzw 35 mm2 erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Technische Details:
| Name | Wert |
|---|---|
| Type | MS 116-2,5 |
| Hersteller Artikelnummer | 1SAM250000R1007 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0,75 kW |
| Mit integriertem Hilfsschalter | nein |
| Schutzart (IP) | IP20 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 Kilo-Ampere |
| Auslösetechnik | thermomagnetisch |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Überlastauslöser Stromeinstellung | 1,6 bis 2,5 A |
| Polzahl | 3 |
| Mit integriertem Unterspannungsauslöser | nein |
| Bemessungsdauerstrom Iu | 2,5 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 31,3 A |
| Phasenausfallempfindlich | ja |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsspannung | 690 V |
| Höhe | 90 mm |
| Ausführung des Betätigungselements | Drehknopf |
| Tiefe | 85,6 mm |
| Breite | 45 mm |
| Mit thermischem Überlastschutz | ja |
