Description

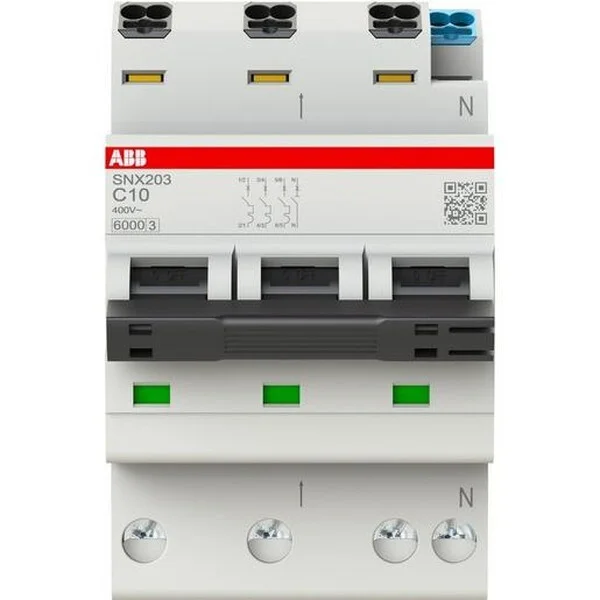

Die Sicherungsautomaten der Baureihe SNX200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie erfüllen die Bauvorschriften IEC/EN 60898-1. Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden.Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene. SNX200 überzeugt durch die kompakte Bauweise, 1+N Geräte weisen eine Baubreite von 1 Teilungseinheit auf, 3+N Geräte sind mit 3 Teilungseinheiten ebenfalls schmal gehalten.
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | 2CSS256301R0104 |
| Type | SNX203-C10 |
| Bemessungsspannung | 400 V |
| Energiebegrenzungsklasse | 3 |
| Anzahl der abgesicherten Pole | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Auslösecharakteristik | C |
| Schutzart (IP) | IP20 |
| Frequenz | 50 bis 60 Hz |
| Umgebungstemperatur während des Betriebs | -25 bis 55 °C |
| Polzahl (gesamt) | 4 |
| Einbautiefe | 69 mm |
| Breite in Teilungseinheiten | 3 |
| Bemessungsstrom | 10 A |
