Description

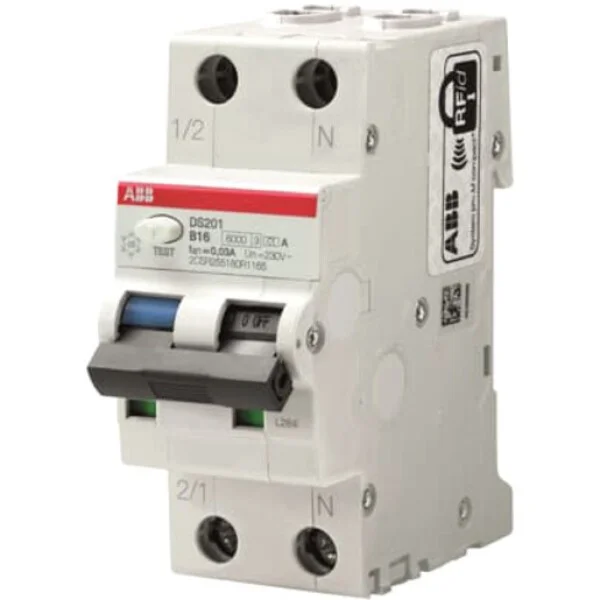

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS201 A Typ A AP-R ist 1-polig geschützt (LS), 2-polig schaltend.
Technische Details:
| Name | Wert |
|---|---|
| Hersteller Artikelnummer | 2CSR255480R1104 |
| Type | DS201 C10 APR30 |
| Umgebungstemperatur während des Betriebs | -25 bis 55 ° |
| Einbautiefe | 69 mm |
| Stoßstromfestigkeit | 3 Kilo-Ampere |
| Fehlauslöseschutz | nein |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 Kilo-Ampere |
| Mitschaltender Neutralleiter | ja |
| Bemessungsfehlerstrom | 0,03 A |
| Breite in Teilungseinheiten | 2 |
| Abschaltcharakteristik | kurzzeitverzögert |
| Geeignet für Unterputz-Installation | nein |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 Kilo-Ampere |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsspannung | 230 V |
| Verschmutzungsgrad | 2 |
| Polzahl (gesamt) | 2 |
| Frequenz | 50/60 Hz |
| Fehlerstrom-Typ | A |
| Spannungsart | AC |
| Mit Verriegelungsvorrichtung | nein |
| Anzahl der abgesicherten Pole | 1 |
| Schutzart (IP) | IP2X |
| Überspannungskategorie | 3 |
| Bemessungsstrom | 10 A |
